模块化快装式输送管道系统是一种源自德国的先进通用输送管道系统。采用标准组件设计，通过组件的灵活搭配，可以组成任意形式和方向的输送管道。这是一种在欧洲，美洲和东南亚地区已经广泛应用于排风，除尘和粉体输送等工业领域的先进的管道输送技术，也可应用于民用建筑通风领域。该系统具有安装简单迅速，维护拆卸方便，密封性能良好，可以在很大程度上取代国内的法兰连接的管道系统。

二、用途：

    模块化管道系统是用金属带料卷制成的薄壁管，圆形，无焊接，不漏气，不漏水，多用于排风除尘和散装物料输送，代替传统的白铁管（即手工咬缝铁管）、焊接管道，是风管的一种。其主要用途如下：

    (1) 送风，包括通气，如送鲜风和排气，这个范围很广，如工厂车间，生产场地空气，由于有害气体产生需要排出室外，又需要把室外空气输送至室内。这时就要使用流量大而压力小的空气输送管道，模块化管道系统就最适用，一般情况下使用喷塑管道，有腐蚀性及特别潮湿场所使用不锈钢管。

    (2) 送冷风。最常见的是中央空调的管道，这种管道需要加保温材料。模块化风管可内贴保温材料，外表看来美观。

    (3) 排油烟。饭店、酒楼、宾馆的厨房均有大量油烟产生，需要排出，使用圆形的风管就是油烟囱。在这里，模块化管道系统该叫做油烟管。

    (4) 除尘。有些工厂生产车间很多尘埃，需要专门的除尘装置，其中风流量较大的管道，可使用模块化管道系统。

    (5) 散装物料输送。有些工厂的生产过程中，需要输送松散的颗粒，特别是比重不大的如发泡塑料粒之类的使用模块化管道系统，造价低、效果好、维护更方便。

三、产品特点：

    与手工敲制的传统白铁管、焊接管比较，模块化管道系统具有以下优点：

    (1) 密封性好。

    (2) 强度与刚性均好。

    (3) 具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。

    (4) 安装方便，连接点少，无需焊接。

    (5) 无需焊接，无毛刺，安全环保，档次高，外表美观。

四、使用材料：

    材质常用碳钢，不锈钢。

    表面处理：喷塑、镀锌、抛光等。

    材料厚度：1至3毫米

五、制管直径：

    根据客户要求，分别使用1毫米－3毫米的优质钢材制造，直径80－800MM，适用于不同的应用场合。

六、通风工程降低造价方法：

    由于模块化管道系统可提高强度30%，故可选用较薄的材料，

七、主要产品有：

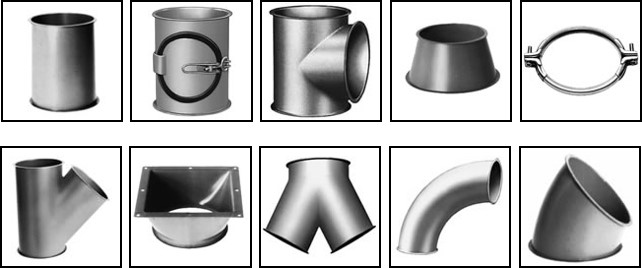

    模块化直管、弯头、检查窗管、叉形管、异径管、调节阀、截止阀、抱箍、法兰、附件及固定件等。

八、优点：

    模块化管道系统的安装显著地减少了管与管之间的连接点，使管件结合部的泄漏减少到最低程度，管道连接无需焊接、无需法兰。德国模块化a管道系统的连接两个管道只需一个抱箍，而传统的矩形风管的连接则常常需要一个完全独立的双法兰系统。具有的优点：

(1)标准化产品。

    螺旋圆风管的配件（管件和接头）的生产已高度自动化、系统化，并具有工业化的质量控制。

(2)安装费用低。

    模块化管道系统的安装时间只有相类似的矩形管道的1/3。

(3)通常只需较小的安装空间。

    在不增加任何压降的情况下，相同的安装空间内直径为200mm的圆形管道可取代250×150mm的矩形管道。在不增加额外安装空间的前提下，数条平行的圆形管道可取代扁平矩形管道。考虑了所有的因素，在绝大多数情况下，圆形管道所占用的空间都要少于矩形管道。对同样的压力特性，数条圆形管道的安装空间常常与一条矩形管道的的安装空间相同或更少。许多矩形管道系统安装时需要4螺栓系统，因而在管道的各个方向增加40~80mm。

(4)压降低：众所周知，圆形管道的风阻比矩形风管的风阻要小得多。

(5)精密模块化成型工艺：进口设备所采用的模具均为特种钢材结构，即使使用了三五年，其压制模具的表面仍保持不变，使得钢板的表面不受损伤，大大的延长了管道的使用寿命，同时连接均匀平整、连接紧密、连接力强、密封性好。

(6)安全密封圈防漏系统。

(7)相同截面积时，长宽比为1：3的矩形风管周长比圆形管的周长长40%，用材省。

(8)管路布局优美、立体感强：当管道作为一种建筑特点而必须暴露时，优美典雅的模块化管道将是最佳之选。
